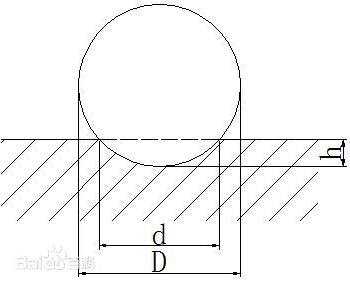

布氏硬度（Brinell Hardness）的測(cè)定原理是用一定大小的試驗(yàn)力F(N)（力的單位通常為公斤力kgf注：1kgf=9.8Nkgf即一千克的力的意思）,把直徑為D（mm）的淬火鋼球或硬質(zhì)合金球壓入被測(cè)金屬的表面（圖1），保持規(guī)定時(shí)間后卸除試驗(yàn)力用讀數(shù)顯微鏡測(cè)出壓痕平均直徑d (mm)然后按公式求出布氏硬度HB值或者根據(jù) d 從已備好的布氏硬度表中查出HB值。

   布氏硬度（HB）：是以一定的試驗(yàn)力如：187.5kg\250kg\3000kg等載荷把用一定直徑的鋼球或硬質(zhì)合金球壓入材料表面保持一段時(shí)間去載后負(fù)荷與壓痕面積之比值即為布氏硬度值（HBS\HBW）單位為N/mm2。布氏硬度計(jì),適合測(cè)量鑄鐵等高硬度材料的工件。在鋼管標(biāo)準(zhǔn)中布氏硬度用途最廣往往以壓痕直徑d來表示該材料的硬度既直觀又方便。布氏硬度計(jì)主要用于組織不均勻的鍛鋼和鑄鐵的硬度測(cè)試鍛鋼和灰鑄鐵的布氏硬度與拉伸試驗(yàn)有著較好的對(duì)應(yīng)關(guān)系。

   布氏硬度試驗(yàn)的優(yōu)點(diǎn)是其硬度代表性好由于通常采用的是10mm直徑球壓頭3000Kg試驗(yàn)力其壓痕面積較大能反映較大范圍內(nèi)金屬各組成相綜合影響的平均值面不受個(gè)別組成相及微小不均勻度的影響因此特別適用于測(cè)定灰鑄鐵、軸承合金和具有粗大晶粒的金屬材料。它的試驗(yàn)數(shù)據(jù)穩(wěn)定重現(xiàn)性好精度高于洛氏低于維氏。

   布氏硬度試驗(yàn)的特點(diǎn)是壓痕較大成品檢驗(yàn)有困難，試驗(yàn)過程比洛氏硬度試驗(yàn)復(fù)雜，德圖330煙氣分析儀測(cè)量操作和壓痕測(cè)量都比較費(fèi)時(shí)并且由于壓痕邊緣的凸起、凹陷或圓滑過渡都會(huì)使壓痕直徑的測(cè)量產(chǎn)生較大誤差因此要求操作者具有熟練的試驗(yàn)技術(shù)和豐富經(jīng)驗(yàn)一般要求由專門的實(shí)驗(yàn)員操作。
