自貢鋼管腳手架扣件專用試驗機-SCT系列-美國美特斯MTS

設備概述：

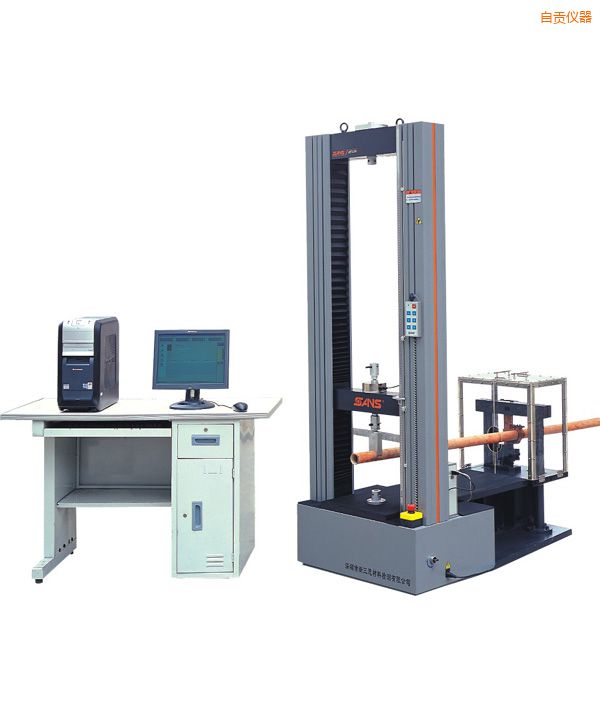

鋼管腳手架扣件專用試驗機是對鋼管腳手架扣件進行力學性能測試的專用試驗機。

該鋼管腳手架扣件專用試驗機，，采用先進的基于高速DSP平臺的試驗機數字閉環控制與測量系統，，該系統是本公司引進國際最先進技術，，自主研制開發的試驗機新型電氣控制系統，具有全數字閉環控制、多通道采集等功能的精密儀器。功能強大、數據處理準確、操作簡單、使用維護方便。

工作原理:

鋼管腳手架扣件專用試驗機主要由主機、DCS-300測控系統和計算機三大部分組成。試驗過程中，，由計算機軟件發送指令給DCS-300控制單元使伺服電機轉動，，伺服電機通過聯軸器帶動減速機，經變速后輸出至同步帶齒輪組，，使兩滾珠絲杠同方向轉動，，從而令中橫梁按選定的速度升、降。傳感器的輸出信號送入DCS-300控制單元內的測量放大電路，再經過A/D轉換進入計算機。同樣，變形測量系統、位移測量系統的輸出信號也按相同的方式進入計算機。根據試驗前設置的參數值（如試樣的直徑等），，計算機對測量結果進行計算，，并繪出試驗曲線圖。

技術參數：

型號		SCT5105
測量參數	最大試驗力	100kN
	試驗機級別	1級
	試驗力測量范圍	0.2%～100%FS
	試驗力示值相對誤差	±1.0%以內
	試驗力分辨力	1/300000FS
	變形測量范圍	2～100％FS
	變形示值相對誤差	±0.50%以內
	變形分辨力	1/300000 FS
	大變形測量范圍	10-800mm
	大變形示值相對誤差	±0.50%以內
	大變形分辨力	0.008mm
	橫梁位移示值相對誤差	±0.50%以內
	位移分辨力	0.03μm
控制參數	力控速率調節范圍	0.005～5％FS/S
	力控速率相對誤差	±1%設定值以內
	變形速率調節范圍	0.02～5％FS/S
	變形控制速率相對誤差	速率＜0.05％FS時，為±2%設定值以內；速率≥0.05％FS時，為±0.5%設定值以內
	橫梁速度調節范圍	0.001～500mm/min
	橫梁速度相對誤差	速率＜0.01 mm/min時，設定值的±1.0%以內；速率≥0.01 mm/min時，，設定值的±0.2%以內；
	恒力、恒變形、恒位移控制范圍	0.5％～100％FS
	恒力、恒變形、恒位移控制精度	設定值≥10％FS時, 設定值的±0.1%以內；設定值＜10％FS時, 設定值的±1%以內；
其它	有效試驗寬度	602mm
	橫梁最大行程	1050mm
	主機尺寸	1062×1748×2190
	電源	三相380V；1.5kW
	主機重量	約1400kg
