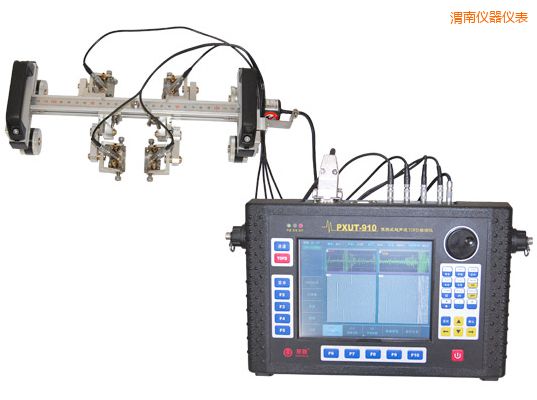

PXUT-910便攜式超聲波TOFD檢測儀，全自動超聲波探傷儀，系南通友聯數碼技術開發有限公司在第一代TOFD檢測儀PXUT-900的基礎上，超聲波探傷儀說明書，研制的多通道TOFD檢測儀。該設備延續了PXUT-900便于攜帶、操作簡便的優點，功能更強大、性能更優異，通道數擴展至8個，最大可支持4對TOFD通道，是一款具備A掃、B掃、C掃、D掃、TOFD成像，超聲波探傷儀操作，導波成像以及支持P掃功能，為國內無損檢測人員度身定制的多通道TOFD檢測儀。

功能特點：

● “一鍵TOFD”掃查，“萬能旋鈕”，操作簡便。
● 高亮度、高分辨率真彩色液晶觸摸屏，適應不同現場。
● 獨特的i-SignalTM設計，營口超聲波探傷儀，掃查靈敏度高，成像分辨力高，缺陷檢出率高。
● 具備A掃、B掃、C掃、D掃、TOFD成像，導波成像,支持P掃功能。
● 掃查圖譜在線分析，小型超聲波探傷儀，可回放A掃波形。
● 多通道TOFD，PE組合掃查，實現大厚壁焊縫一次性100%覆蓋。
● 功能齊全的UniViewer軟件包，具有圖像增強，直通波處理，信號降噪，合成孔徑聚焦，超聲CT，三維缺陷定位等功能。
● 大容量數據存儲空間及網絡文件傳輸功能。
● USB、LAN、VGA輸出接口。
● 掃查架種類齊全，適應各種檢測現場。
● 實時人性化幫助提示。
● 提供遠程技術支持服務。

指標參數：

通道數	8個接口，最多連接8個探頭
脈沖類型	負方波脈沖（脈沖寬度可調）
脈沖前沿	<8ns
脈沖寬度	50~1000ns連續可調 (10ns步長)
重復頻率	每通道范圍100～1000Hz可調
檢波方式	硬件檢波
采樣頻率	100MHz/200MHz
頻帶寬度(-6dB)	0.5~5MHz、2~10MHz、4~15MHz、0.5~30MHz（寬帶）
波形顯示方式	射頻波、全波、正半波、負半波，FFT頻譜
聲速范圍	300～20000m/s
聲程范圍	5.12～10000μs
延時范圍	0～1000μs
觸發方式	編碼器觸發（最大分辨率0.25mm，支持雙路編碼器）時間觸發（最大分辯率5ms）
等效輸入噪聲	40×10-9V/√Hz
衰減精度	< ±1dB/20dB
發射脈沖后盲區	< 2μs
成像模式	根據儀器的設置和掃查方式顯示常規探頭彩色B掃、TOFD探頭B掃、D掃等圖像
記錄方法	原始數據完全記錄，超聲波探傷儀英語，采樣深度4096點
掃查長度	單次掃查0.01～2m可調，進口超聲波探傷儀，連續掃查長度大于1500m
工作模式	單通道/多通道脈沖反射法檢測；單通道/多通道TOFD檢測；脈沖反射法與TOFD聯合檢測
在線數據分析	多通道A掃波形同時回放多通道數據全局圖像瀏覽、通道選擇細節縮放觀察缺陷長度、深度、高度等尺寸參數的多通道聯合定量分析
離線數據分析	多通道A掃波形同時回放多通道數據全局圖像瀏覽、通道選擇細節縮放觀察缺陷長度、深度、高度等尺寸參數的多通道聯合定量分析合成孔徑聚焦（SAFT）
數據報告	可根據4730.10標準報告格式生成檢測報告
內存	1 GB（可升級）
閃存[CF]	4GB（可升級）
接口	LAN、VGA、USB2.0
顯示	6.5″高亮度真彩色高分辨率 1024×768像素LCD觸摸屏
控制	觸摸屏、前面板鍵盤、多功能旋鈕
兼容外部設備	USB鍵盤鼠標，成都超聲波探傷儀，通過USB或LAN連接打印機/PC，超聲波探傷儀應用，VGA外接顯示器/投影儀
電源	14.4V鋰離子電池組，超聲波片，6.6AH工作時間>6小時，外接19V適配器
尺寸	277（寬）×183（高）×72（厚）mm（含電池）
重量	2.41 kg（含電池）
