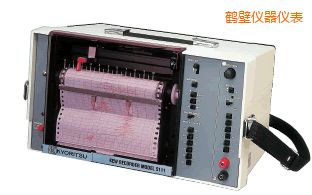

記錄儀 |
|
| 型 號：5111 |
| 品 牌：日本共立KYORITSU |
技術指標：輸入感度12量程切換
測試的輸入量程可從10mV至50V間的12個量程中切換 |
 |
鶴壁記錄儀-5111-日本共立KYORITSU
| 產品特點 |
●輸入感度12量程切換
測試的輸入量程可從10mV至50V間的12個量程中切換
●記錄紙傳送速度
可從10mm/分至600mm/時的22個量程中切換
●零設定功能
可在記錄紙的任意處設定零位置
●事件標志的記入
通過按鈕操作，，可記錄輸入信號中重復的標記
●外部信號控制
根據外部信號，，可控制傳送記錄紙的On-Off、通過記錄紙傳送時鐘的收送功能可完成數臺的周期傳送 |
| 功能描述 |
| 名稱 |
5111 |
5112 |
| CH數 |
1 |
2 |
| 記錄方式 |
光纖筆(紅.黑) |
| 記錄寬度 |
150mm(用筆間隔5mm,電子限幅器光纖) |
| 輸入電阻 |
1MΩ 固定 (允許信號源電阻10KΩ
以下) |
| 測試量程 |
10.20.50.100.200.500mV,1.2.5.10.20.50V/F,S. |
| 精確度 |
最大刻度值的±0.5%以內(直線性、包括不靈敏區) |
| 記錄紙速度 |
10.15.20.30.50.60.100.120.200.300.600mm/min&h和EXT(外部脈沖同時發送) |
| 記錄紙 |
折疊紙
(15mm) |
| 零起點設定用筆 |
可設定在最大刻度值內的任意位置 |
| 額定電源 |
AC100V±10%,50Hz/60Hz 共通 |
| 用筆升降 |
1.2CH獨立(手動) |
| 機能 |
記錄紙傳送START/STOP
記錄紙傳送信號輸出
伺服ON/OFF 外部周期記錄紙傳送脈沖 |
| 消耗電力 |
1CH 11VA
MAX |
2CH 15VA
MAX |
| 外形尺寸 |
364(L)×205(W)×209(D)mm |
| 重量 |
約5kg |
約6kg |
| 附件 |
筆(紅
KX103KR)5支 |
筆(紅
KX103KR)5支
筆(黑 KX104KR)5支 |
PZ280K(記錄紙(折疊紙)15mm)1個
FCN-361J024-AG
(外部信號插頭)1個
肩帶1根 熔斷器1A1個 電源線AC用1根
使用說明書 |
|
